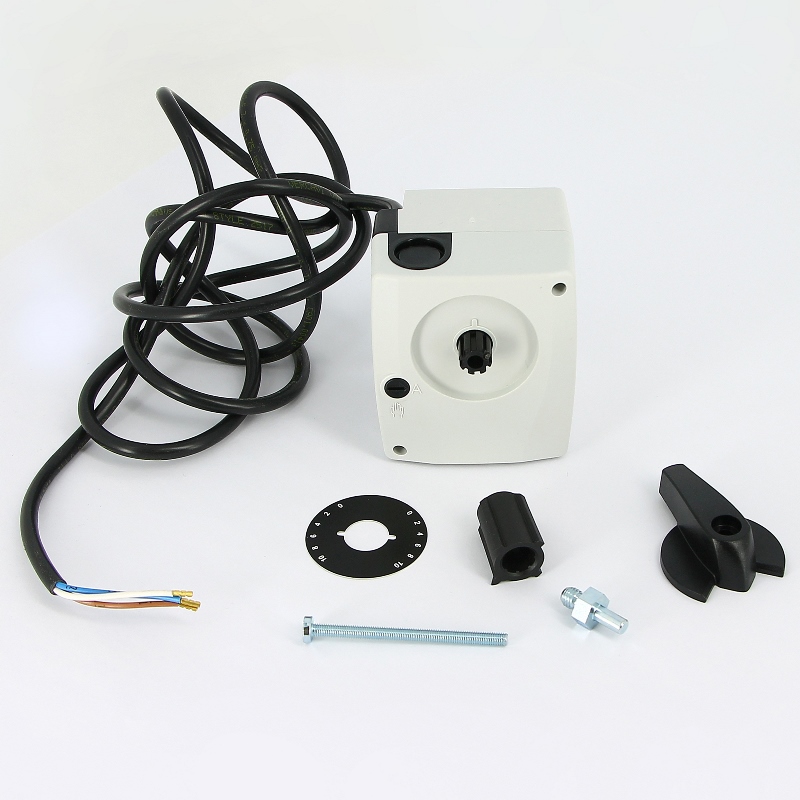

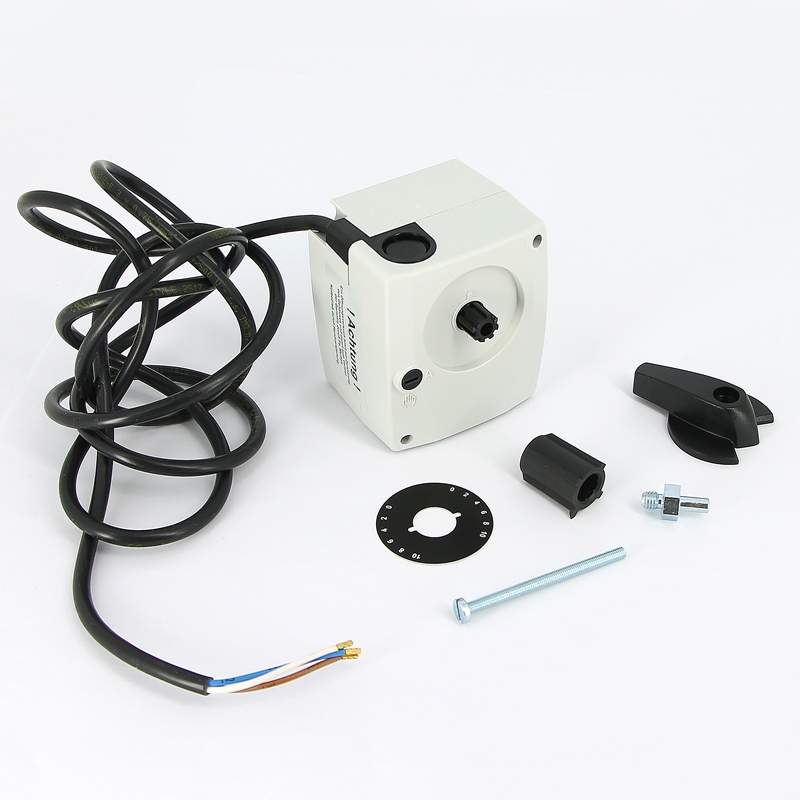

Сервопривод Meibes 3-позиционный 220В предназначен для управления трехходовым смесителем насосно-смесительных групп Meibes MK и V-MK. Оснащен кабелем длиной 2 метра без штекера. Предназначен для монтажа непосредственно на смесителе групп серии MK. Реверсивный синхронный сервопривод 220В, 50Гц, цикл 140 секунд, переключатель режимов – ручной/автоматический, наглядная шкала степени открытия/закрытия, крутящий момент 6Нм. Применение сервопривода необходимо, чтобы сделать процесс подмешивания воды в насосной группе из обратной линии в подающую автоматическим – благодаря этому температура теплоносителя поддерживается на постоянном уровне. Оснащен тремя проводами для подключения к смесителю: коричневым (фаза поворота налево), синим («ноль») и белым (фаза поворота направо). Купить сервопривод Meibes 3-позиционный 220В можно в интернет-магазине duim24.ru по самой выгодной цене с доставкой.
Технические характеристики:
- Страна
- Германия
- Производитель
- Meibes
- Серия
- MK
- Модель
- M66341
- Назначение
- управление 3-ходовым смесителем MK и V-MK
- Вид
- трехпозиционный
- Тип
- реверсивный синхронный
- Подключение
- 220 В, 50 Гц
- Цикл
- 140 сек
- Режимы
- 2
- Переключатель режимов
- ручной / автоматический
- Крутящий момент
- 6 Нм
- Электрический кабель
- да
- Длина кабеля
- 2
- Штекер (электрическая вилка)
- нет
Монтаж:
– Привод мотора 4 приготовить к монтажу следующим образом: с помощью отвертки изменить настройку на «ручная»; шкалу 5 прикрепить, как на рисунке; наложить рычаг 6 и привести его в положение 10 по шкале
– Стопор вращения 2 закрутить до упора в корпус смесителя
– Установить вал смесителя так, чтобы фаска была направлена в сторону боковому Т-образному выводу (с помощью крутящейся рукоятки или переходника 3)
– Переходник 3 (черный) надеть на вал
– Установить привод на смеситель и проследить, чтобы ребра на стенке переходника 3 попали в гнезда на сервоприводе, а стопор вращения 2 совпал с гнездом на нижней части сервопривода.
– Закрепить сервопривод болтом 7
– Изменить настройку смесителя с помощью рычага, передвинув его с одного крайнего положения в другое. Важно, чтобы рычаг мог перемещаться из крайнего положения в диапазоне 90 градусов
– Подключить сервопривод к автоматике согласно электрической схеме (ввиду опасности производимых работ подключение должно проводиться только специалистами)
– Изменить настройку эксплуатации на режим «автоматическая», сервопривод повернется в требуемое положение
Внешний вид и комплектация могут быть изменены производителем без специального уведомления.
