Насосно-смесительная группа Uni-Fitt SoloMix 1" без насоса предназначена для создания низкотемпературных систем отопления (типа «теплый пол»). Монтируется на коллекторной группе низкотемпературного контура, подключается к высокотемпературному контуру системы отопления. Заданная температура в этом контуре поддерживается термостатическим вентилем с установленной на нем головкой с погружным датчиком. Температура подачи теплоносителя отображается на термометре. Для корректной работы группы необходимо обеспечить минимальный перепад давления не менее 0,1 бара на подающем/обратном подключении к первичному контуру системы отопления. Диапазон регулирования температуры во вторичном контуре составляет 20÷65 оС.

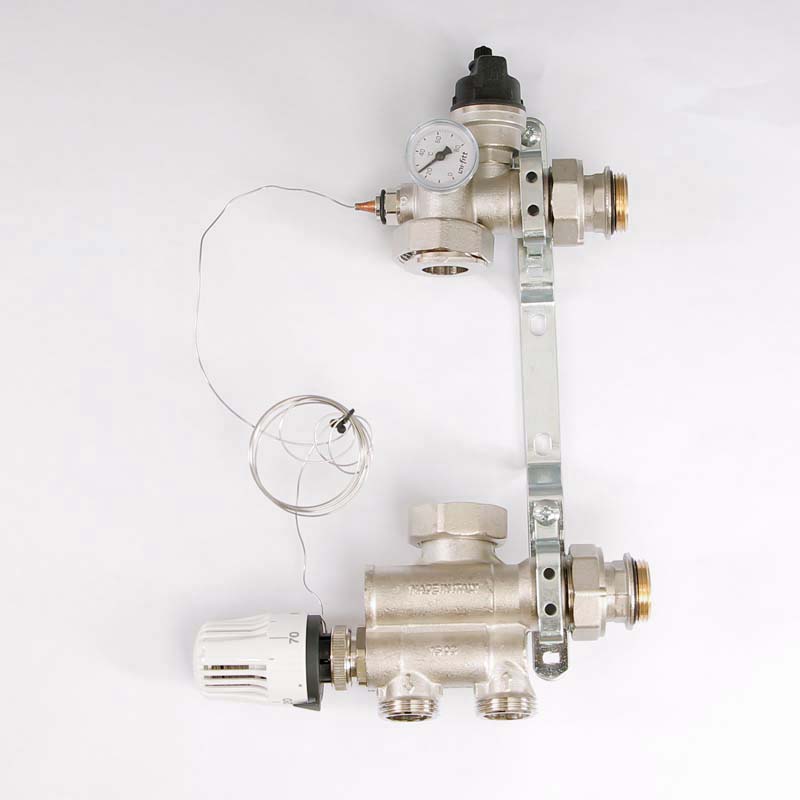

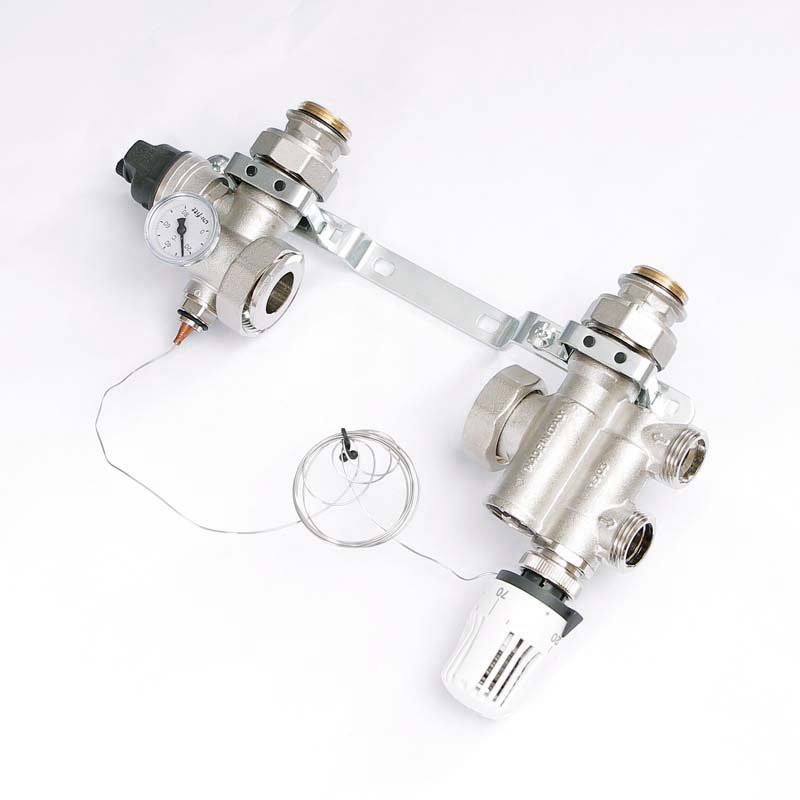

Насосно-смесительная группа Uni-Fitt SoloMix состоит из нижнего гидравлического блока, включающего смесительный клапан с байпасным и обратным клапаном, верхнего гидравлического блока, включающего автоматический клапан для удаления воздуха 1/2" и контрольный термометр от 0 до 80 оC, крепежной скобы для смесительного узла и термостатической головки с погружным температурным датчиком.
Максимальная температура первичного контура отопления составляет 90 оС, максимальное давление – 10 бар, максимальный перепад давления первичного контура – 1 бар, минимальный перепад давления первичного контура – 0,1 бар. Тепловая мощность насосной группы варьируется от 10 кВт (байпас позиция 0) до 12,5 (байпас позиция 5). Потеря давления на смесительном клапане – от Kv 3 (байпас позиция 0) до Kv max 4,8 (байпас позиция 5). Шкала термометра – 0÷80 оС. Диаметр подключения к высоко- и низкотемпературному контуру – G 1" наружная резьба с прокладками. Купить насосно-смесительную группу Uni-Fitt SoloMix 1" без насоса можно в интернет-магазине duim24.ru по самой выгодной цене с доставкой.
Категория:
- Страна
- Россия
- Производитель
- Uni-Fitt
- Серия
- SoloMix
- Модель
- 470N1200 без насоса
- Категория
- группы быстрого монтажа
- Применение
- низкотемпературные контуры (теплый пол)
- Тип
- насосно-смесительная группа
- Функция
- подача теплоносителя от котла в контур со смешиванием
- Монтаж
- настенный, на коллекторной группе
- Управление
- термосмеситель
Основные характеристики:
- Максимальная температура первичного контура
- +90 оС
- Максимальное давление
- 10 бар
- Максимальный перепад давления первичного контура
- 1 бар
- Минимальный перепад давления первичного контура
- 0,1 бар
- Диапазон регулирования температуры во вторичном контуре
- 20÷65 оС
- Потеря давления на смесительном клапане
- Kv 3 (байпас 0) – Kv 4,8 (байпас 5)
- Тепловая мощность
- 10 – 12,5 кВт
- Шкала термометра
- 0÷80 оС
- Межосевое расстояние между коллекторами
- 210 мм
- Число подключаемых контуров
- 1
- Подключение к высокотемпературному контуру
- G 1" наружная резьба с прокладкой
- Подключение к низкотемпературному контуру
- G 1" наружная резьба с прокладкой
- Монтажная длина насоса
- 130 мм
- Подключение насоса
- G 1"1/2
Комплектация:
- Насос
- нет, опционно
- Подключение насоса
- между коллекторами
- Смесительный термостатический клапан
- да, с резьбой M30 x 1,5
- Термостатическая головка
- да
- Контрольный термометр
- да
- Воздухоотводчик
- да, автоматический
- Байпасный настроечный клапан
- да
- Температурный датчик
- да, погружной
- Шаровые краны
- нет
- Сервопривод
- нет
- Обратный клапан
- да
- Кронштейны для монтажа
- нет
- Гарантия на группу
- 36 месяцев
Габариты:
Устройство:
Подключение к коллектору:
Гидравлические характеристики термосмесителя:
Внешний вид и комплектация могут быть изменены производителем без специального уведомления.
