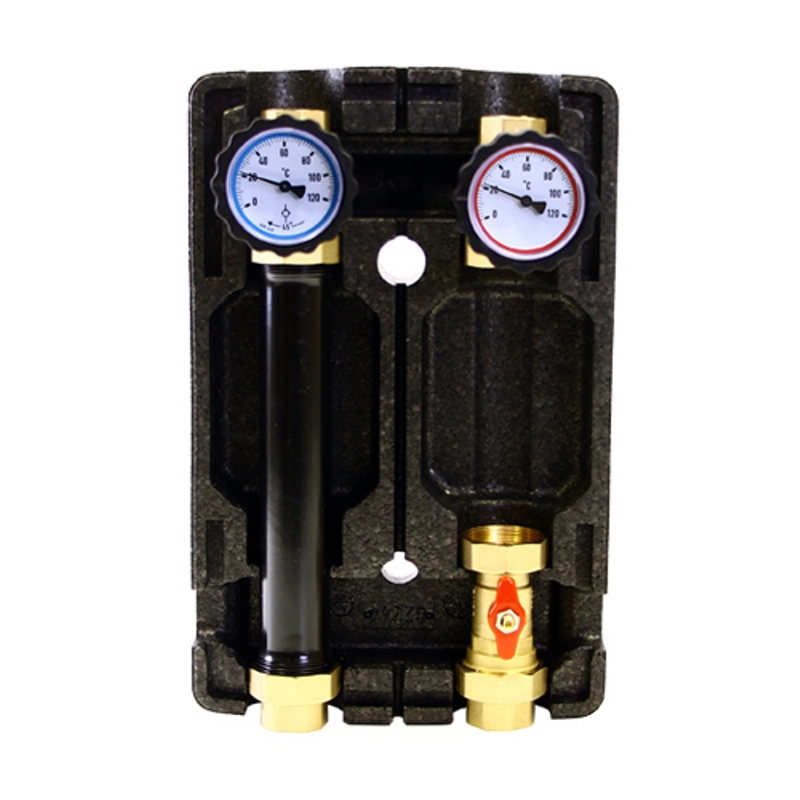

Насосная группа UK Meibes без смесителя 1" без насоса средней мощности предназначена для подачи теплоносителя, поступающего из нагревателя, в контур. Подача осуществляется c возможностью добавления теплоносителя из обратной линии, тем самым осуществляется управление температурой подающего теплоносителя. Области применения: любой прямой контур, т.е. контур в который можно подавать напрямую теплоноситель с температурой источника тепла (не охлаждая). Чаще всего используется в качестве контура радиаторного отопления, контура загрузки бака ГВС, контура вентиляции. Насосная группа без смешения представляет собой готовый комплект арматуры и насоса (опционально), предназначенный для выполнения функции циркуляции теплоносителя в контуре, без дополнительной регулировки температуры жидкости.
Насосный комплект рассчитан на работу при максимальном давлении 6 бар и температуре теплоносителя +110 оС. Подключение к контуру котла – 1 1/2" наружная резьба под плоское уплотнение, находится снизу. Подключение к контуру потребителя – 1" внутренняя резьба, располагается сверху. Монтаж коллекторной группы осуществляется как на настенном распределителе Meibes для систем до 125 кВт, так и на напольных коллекторах больших распределительных систем Meibes до 2,8 МВт. Посадочное место насоса для всех типоразмеров групп UK составляет 180 мм. Возможная установка сдвоенных насосов. Подающая линия находится слева. Межосевое расстояние – 125 мм.
В комплект поставки входят 2 контактных термометра в подающей и обратной линии, 2 двухходовых шаровых крана в подающей и обратной линии, отсечной шаровый кран насоса, встроенный обратный клапан в запорном узле обратной линии и съемная блочная EPP изоляция. Насосная группа изготавливается из стали и латуни. Уплотнения – из EPDM без PTFE асбеста. В качестве теплоносителя применять воду или пропиленгликолевую смесь с концентрацией гликоля до 40%. Группа укомплектована контактными индикаторами температуры в подающей и обратной линиях, что позволяет оценить температурный перепад в контуре. Купить насосную группу UK Meibes без смесителя 1" без насоса можно в интернет-магазине duim24.ru по самой выгодной цене с доставкой.
Категория:
- Страна
- Германия
- Производитель
- Meibes
- Серия
- UK
- Модель
- M66811EARU
- Категория
- группы быстрого монтажа
- Применение
- контуры отопления, загрузки бака ГВС, вентиляции
- Тип
- насосно-смесительная группа
- Функция
- подача теплоносителя от котла в контур без смешивания
- Монтаж
- настенный распределитель / напольный коллектор
- Принцип действия
- прямая подача / добавление теплоносителя из обратной линии
Основные характеристики:
- Верхнее подключение к контуру потребителя
- G 1" (DN 25) внутренняя резьба
- Нижнее подключение к контуру котла
- G 1"1/2 наружная резьба под плоское уплотнение
- Межосевое расстояние
- до 250 мм
- Материалы
- сталь, латунь
- Рабочая температура
- до +110 оС
- Рабочее давление
- 6 бар
- Габариты (ВхШхГ)
- 470х175х155 мм
- Пропускная способность Kvs
- 6,2 куб.м/ч
- Q max при разнице T=20 оC
- 48 (V теплоносителя 1 м/с) / 71 кВт (V теплоносителя 1,5 м/с)
- Q max при разнице T=10 оC
- 24 (V теплоносителя 1 м/с) / 41 кВт (V теплоносителя 1,5 м/с)
- Подключение насоса
- G 1"1/2 накидная гайка
- Посадочное место для насоса
- 180 мм
- Подающая линия
- слева
- Теплоноситель
- вода / пропиленгликолевая смесь 40%
Комплектация:
- Насос
- нет, опциально (возможна установка сдвоенных насосов)
- Трехходовой смеситель
- нет
- Термометр
- да, 2 (подающая и обратная линии)
- Шаровые краны
- да, двухходовые, 2 (подающая и обратная линия)
- Отсечной шаровый кран насоса
- да
- Обратный клапан
- да, встроенный, в запорном узле обратной линии
- Термоизоляция
- да, EPP, съемная блочная
- Прокладки и уплотнения
- EPDM, тефлон

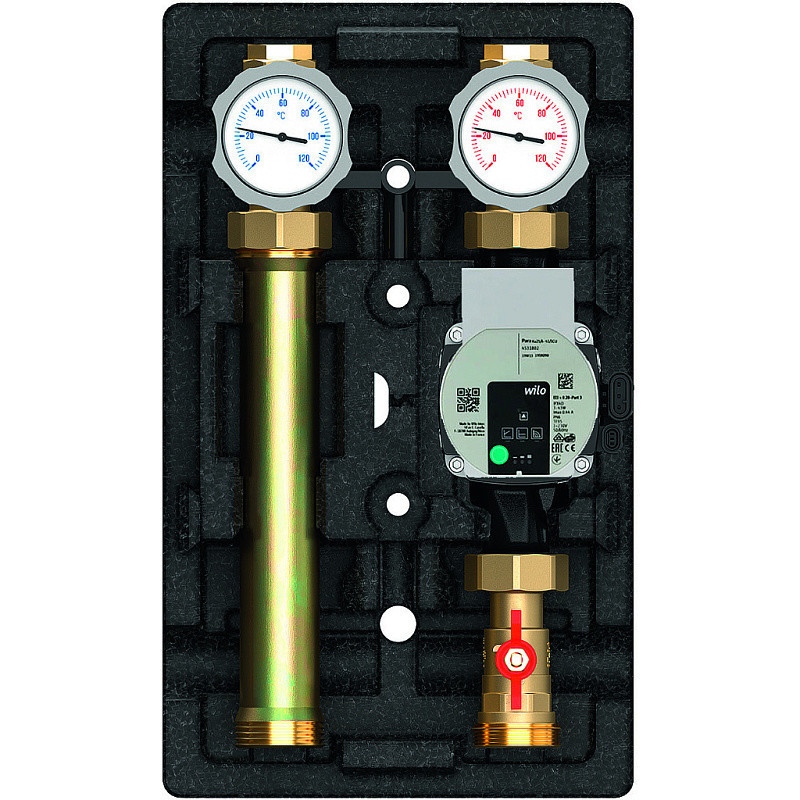

Габариты и устройство:
Обратный клапан:
Внешний вид и комплектация могут быть изменены производителем без специального уведомления.
