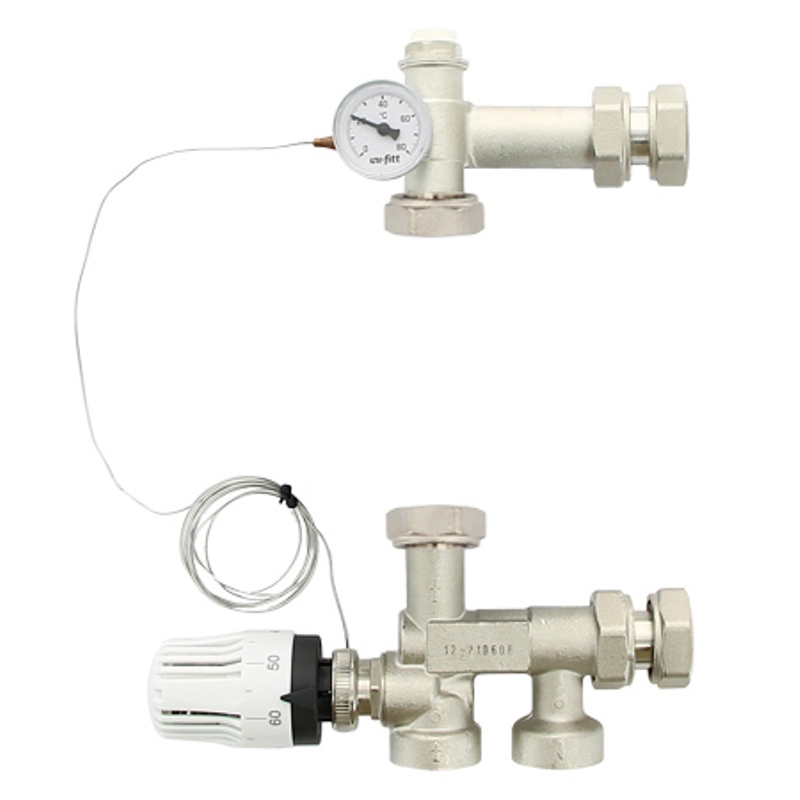

Насосно-смесительная группа Watts Ind FRG 3005F представляет собой регулирующий модуль для теплых полов небольшой площади (до 50 кв. метров) и применяется для поддержания постоянной температуры подачи. Температура подачи устанавливается бесступенчато при помощи термоголовки в диапазоне 20-70 оC. Возможна фиксация минимального и максимального пределов регулирования температуры. Термометр модуля показывает текущее значение температуры подачи. Регулирующий модуль применяется в комбинированных системах отопления, т.е. в системах, включающих в себя контур высокотемпературного отопления (радиаторы, конвекторы) и контур низкотемпературного отопления (напольное отопление). При этом теплоноситель поступает в оба контура по одному трубопроводу.
Компактные размеры регулирующего модуля FRG 3005F позволяют применять его для отопления небольших площадей, таких как ванная комната или зимний сад. Модуль должен монтироваться в сухом месте и предназначен для отопления жилых и производственных помещений. Как правило, модуль устанавливается в распределительном шкафу в котельной или непосредственно в помещении. Установленная при помощи термоголовки температура подачи отслеживается с помощью капиллярного датчика. Отклонение от заданной температуры компенсируется практически моментально за счет впрыска большего или меньшего количества горячей воды в систему теплого пола. Котловая вода подмешивается непосредственно в обратный трубопровод теплого пола.
Циркуляционный насос Wilo Star RS 25/6 130 с мокрым ротором предназначен для установки в трубах с ручной трехступенчатой регулировкой частоты вращения. Корпус насоса из серого чугуна, рабочее колесо из упрочненного стекловолокном синтетического материала, вал из нержавеющей стали с угольными подшипниками скольжения с металлической пропиткой. Надежность в эксплуатации благодаря перфорированному валу и фильтрующему устройству перед картриджем. Максимальный расход – 4,3 куб.м/ч, максимальный напор – 6 метров. Отвод воздуха происходит вручную.
В комплект поставки регулирующего модуля 3005F входят подающий и обратный трубопровод напольного отопления (G 3/4" евроконус), подающий и обратный трубопровод контура котла (G 3/4" евроконус), циркуляционный насос Wilo Star-RS 25/6-3, термостатическая головка с выносным капиллярным датчиком, термостатический клапан, обратный клапан, термометр для измерения температуры теплых полов, крепежный кронштейн с монтажным набором. Диапазон рабочей температуры теплоносителя составляет от 0 до 90 оС, максимальное рабочее давление – 6 бар, номинальная мощность – около 5 кВт, диапазон регулирования теплоносителя в напольном отоплении – от 20 до 70 оС. Купить насосно-смесительную группу Watts Ind FRG 3005F можно в интернет-магазине duim24.ru по самой выгодной цене с доставкой.
Категория:
- Страна
- Германия
- Производитель
- Watts Ind
- Серия
- FRG 3005F
- Модель
- 10014993
- Категория
- группы быстрого монтажа
- Применение
- низкотемпературные системы отопления (теплый пол)
- Тип
- насосно-смесительная группа
- Функция
- поддержание постоянной температуры теплых полов
- Монтаж
- настенный
- Управление
- термостатический клапан с термоголовкой и выносным датчиком
Основные характеристики:
- Диапазон температура теплоносителя
- 0-90 оС
- Температура окружающего воздуха
- 0-50 оС
- Максимальное давление
- 6 бар
- Диапазон регулирования температуры теплоносителя
- 20-70 оС
- Номинальная мощность
- 5 кВт
- Напряжение
- 220 В, 50 Гц
- Подключение к теплому полу
- G 3/4" евроконус
- Подключение к контуру отопления
- G 3/4" евроконус
- Межосевое расстояние между коллекторами
- 199 мм
- Материал арматуры
- латунь
- Материал пластмассовых частей
- ударопрочные и температуропрочные
- Материал уплотнений
- EPDM или AFM 34 58
- Шкала температур термометров
- 0-80 оС
- Монтажная длина насоса
- 130 мм
- Подключение насоса
- G 1"1/2
- Рабочая среда
- вода и водно-гликолевые смеси
Комплектация:
- Насос
- да
- Подающая и обратная линии теплого пола
- да
- Подающая и обратная линии контура отопления
- да
- Подключение насоса
- на подающей линии
- Термостатическая головка
- да, с выносным капиллярным датчиком
- Термостатический клапан
- да
- Обратный клапан
- да
- Термометр
- да, температура подачи теплых полов
- Кронштейн для монтажа
- да
- Крепежный набор
- да, болты М6 (х2)
Насос:
- Страна
- Германия
- Производитель
- Wilo
- Серия и модель
- Star RS 25/6 180
- Вид
- циркуляционный
- Соединение
- G 1"1/2
- Монтажная длина
- 180 мм
- Максимальный напор
- 6 м
- Пропускная способность
- до 4 куб.м/ч
- Максимальная потребляемая мощность
- до 84 Вт
- Напряжение
- 230, В 50 Гц
- Самодиагностика
- да
- Класс защиты
- IP44
- Класс изоляции
- F
- Число режимов работы
- 3
- Частота вращения
- до 2840 об/мин
- Управление
- ручное
- Гарантия
- 12 месяцев
Габариты:
Конструкция:

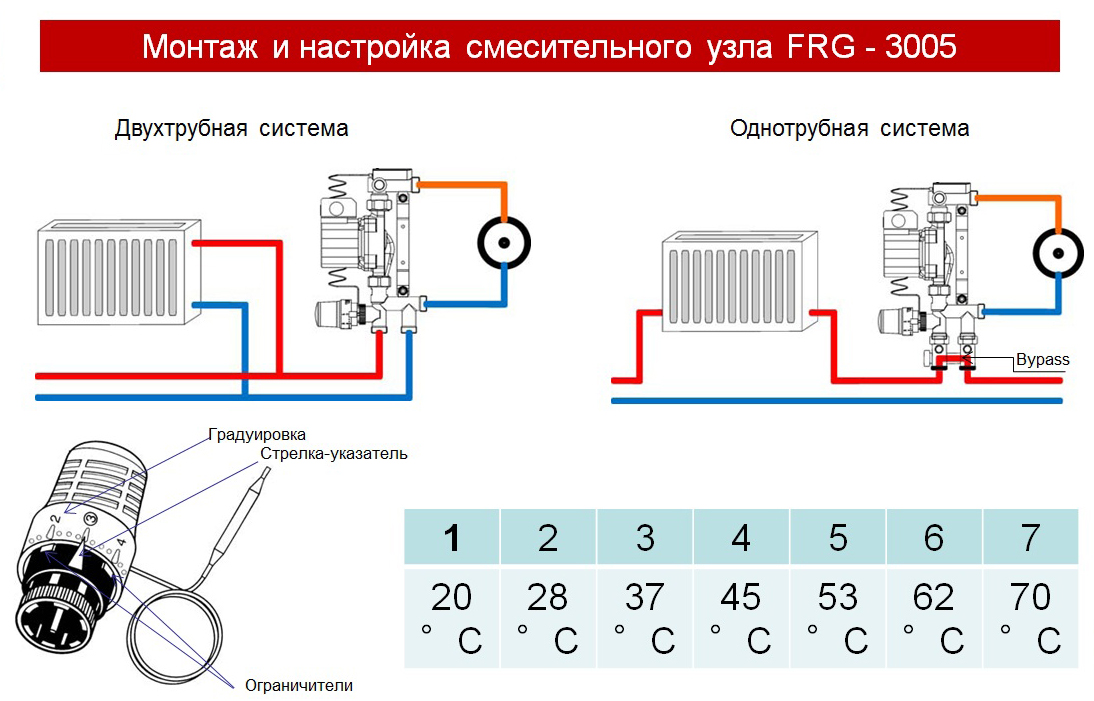

Настройка смесительного узла:
Подключение регулирующего модуля:
Гидравлические характеристики насоса:

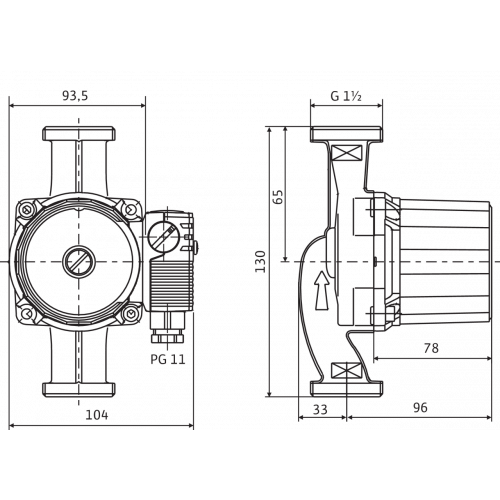

Габариты насоса:
Внешний вид и комплектация могут быть изменены производителем без специального уведомления.
