Насосно-смесительный модуль Meibes MK 1" без насоса с сервоприводом V-MK Поколение 8 предназначен для подачи теплоносителя, поступающего из нагревателя, на контур. Подача осуществляется c возможностью добавления теплоносителя из обратной линии, тем самым осуществляется управление температурой подающего теплоносителя. Группы с трехходовым смесителем МK предназначены для использования в контурах, в которых предусмотрено дополнительное регулирование температуры подачи, таких как: радиаторное отопление, теплые полы и другое. Чаще всего используется в качестве контура теплого пола, радиаторного отопления с погодозависимым регулированием. Для автоматического осуществления подмеса необходимо выбрать соответствующий электропривод и подключить его к управляющей автоматике.
В комплект поставки входят: комплект креплений к стене, 2 термометра, шаровый кран с рукояткой, шаровый кран с рукояткой и встроенным обратным клапаном, трехходовой смеситель, стабилизатор жесткости, комплект соединительных уплотнений и комплект съемной изоляции EPP, электрический сервопривод. Модуль изготавливается из стали и латуни, уплотнения – из PTFE (без асбеста) и EPDM. В качестве теплоносителя можно использовать воду и пропиленгликолиевую смесь до 40%.
Наличие сервопривода V-MK обеспечивает автоматическое осуществление подмеса. Привод оснащен 2-метровым кабелем подключения 220 В. Предназначен для монтажа непосредственно на смесителе групп серии MK. Реверсивный синхронный сервопривод 220В /50Гц, цикл 140 секунд, переключатель режимов – ручной/автоматический и наглядная шкала степени открытия/закрытия, крутящий момент 6Нм.
Насосный комплект рассчитан на работу при максимальном давлении 6 бар и температуре теплоносителя +110 оС. Подключение к контуру котла – G 1 1/2" наружная резьба под плоское уплотнение, находится снизу. Подключение к контуру потребителя – G 1" внутренняя резьба, располагается сверху. Монтаж коллекторной группы осуществляется как отдельно в настенном варианте, так и на распределительной гребенке. Посадочное место насоса для всех типоразмеров групп MK составляет 180 мм. Межосевое расстояние – 125 мм. Купить насосно-смесительный модуль Meibes MK 1" без насоса с сервоприводом V-MK Поколение 8 можно в интернет-магазине duim24.ru по самой выгодной цене с доставкой.
Категория:
- Страна
- Германия
- Производитель
- Meibes
- Серия
- MK
- Модель
- M66831EAMRU
- Категория
- группы быстрого монтажа
- Применение
- теплый пол, радиаторное отопление
- Тип
- насосно-смесительный модуль
- Функция
- подача теплоносителя от котла в контур со смешиванием
- Монтаж
- настенный / распределительный коллектор
- Принцип действия
- подмешивание теплоносителя из обратной линии в подающую
Основные характеристики:
- Верхнее подключение к контуру потребителя
- G 1" (DN 25) внутренняя резьба
- Нижнее подключение к контуру котла
- G 1"1/2 наружная резьба под плоское уплотнение
- Межосевое расстояние
- 125 мм
- Материалы
- сталь, латунь
- Рабочая температура
- до +110 оС
- Рабочее давление
- 6 бар
- Габариты (ВхШхГ)
- 240х250х246 мм
- Пропускная способность Kvs
- 6,2 куб.м/ч
- Q max при разнице T=20 оC
- 48 кВт
- Q max при разнице T=10 оC
- 24 кВт
- Подключение насоса
- G 1"1/2 накидная гайка
- Посадочное место для насоса
- 180 мм
- Теплоноситель
- вода / пропиленгликолевая смесь 40%
Комплектация:
- Насос
- нет, опциально
- Трехходовой смеситель
- да
- Электрический сервопривод
- да, V-MK, 3-позиционный 220 В
- Термометр
- да, 2 (подающая и обратная линии)
- Шаровые краны
- да, двухходовые, 2 (подающая и обратная линия)
- Стабилизатор жесткости
- да
- Обратный клапан
- да, встроенный в шаровый кран
- Изоляция
- да, EPP, съемная блочная
- Прокладки и уплотнения
- EPDM, тефлон – комплект
- Комплект для настенного монтажа
- да
- Гарантия
- 5 лет
Сервопривод:
- Назначение
- управление 3-ходовым смесителем MK и V-MK
- Вид
- трехпозиционный
- Тип
- реверсивный синхронный
- Подключение
- 220 В, 50 Гц
- Цикл
- 140 сек
- Режимы
- 2
- Переключатель режимов
- ручной / автоматический
- Крутящий момент
- 6 Нм
- Кабель
- да, 2 метра
Габариты и устройство:

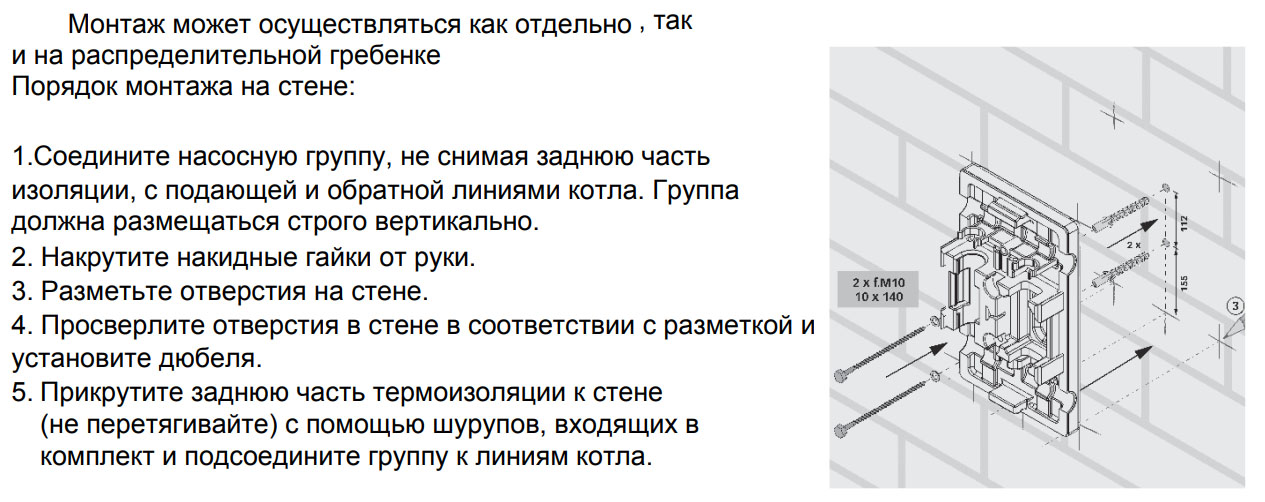

Монтаж:
Обратный клапан:
Внешний вид и комплектация могут быть изменены производителем без специального уведомления.
